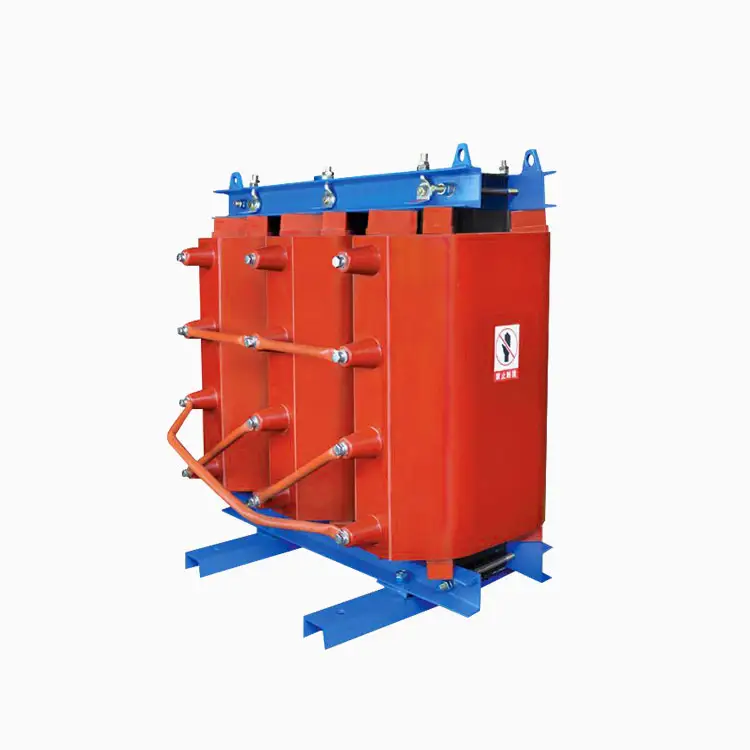

หม้อแปลงการกระจายชนิดแห้งอัลลอย

Syhf คุณภาพสูงอัลลอยด์การกระจายแบบแห้งชนิดแห้งหม้อแปลงความหนาของแถบโลหะผสมอสัณฐานที่ใช้มีขนาดเล็กและความต้านทานประมาณสามเท่าของแผ่นเหล็กซิลิกอนม้วนเย็น ดังนั้นแกนเหล็กที่ทำจากโลหะผสมอสัณฐานจึงมีการสูญเสียกระแสวนที่เล็กกว่าที่ทำจากแผ่นเหล็กซิลิกอนที่รีดเย็น การสูญเสียฮิสทีเรียของโลหะผสมนั้นน้อยกว่าแผ่นเหล็กซิลิกอนที่รีดเย็น การสูญเสียหลักต่ำมากประมาณ 75% ต่ำกว่าการสูญเสียที่ไม่มีการโหลดของหม้อแปลงซิลิคอนเหล็กแบบดั้งเดิม มันเป็นหม้อแปลงที่ประหยัดพลังงานต่ำที่สมเหตุสมผล นอกจากนี้การบีบบังคับของโลหะผสมอสัณฐานนั้นน้อยกว่า 4a/m ซึ่งเป็นประมาณ 1/7 ของแผ่นเหล็กซิลิกอนม้วนเย็น พื้นที่วนของฮิสทีเรียของโลหะผสมอสัณฐานนั้นเล็กกว่าแผ่นเหล็กรีดเย็นซึ่งเป็นของสถานะอสัณฐาน เนื่องจากการสูญเสียต่ำหม้อแปลงโลหะผสมอสัณฐานมีความร้อนน้อยลงการเพิ่มขึ้นของอุณหภูมิต่ำและประสิทธิภาพการทำงานที่มั่นคง

หม้อแปลงการกระจายชนิดแห้งอัลลอยด์อสัณฐานใช้โลหะผสมอสัณฐานที่มีค่าการนำไฟฟ้าแม่เหล็กที่โดดเด่นเป็นวัสดุหลักของหม้อแปลงและในที่สุดก็สามารถได้รับค่าการสูญเสียที่ต่ำมาก แต่มันมีคุณสมบัติมากมายซึ่งจะต้องรับประกันและพิจารณาในการออกแบบและการผลิต ร่างกายหลักสะท้อนถึงแง่มุมดังต่อไปนี้:

(1) ความแข็งของวัสดุแผ่นโลหะผสมอสัณฐานนั้นสูงมากและเป็นการยากที่จะเฉือนด้วยเครื่องมือทั่วไปดังนั้นจึงควรพิจารณาเพื่อลดปริมาณแรงเฉือนในการออกแบบ

(2) ความหนาของแผ่นโลหะผสมอสัณฐานเดี่ยวนั้นบางมากและพื้นผิววัสดุไม่แบนมากดังนั้นปัจจัยการเติมแกนจึงต่ำ

(3) โลหะผสมอสัณฐานมีความไวต่อความเครียดทางกลมาก ในการออกแบบโครงสร้างต้องหลีกเลี่ยงรูปแบบการออกแบบแบบดั้งเดิมที่มีแกนเหล็กเป็นสมาชิกโครงสร้างที่มีน้ำหนักหลักจะต้องหลีกเลี่ยง

(4) เพื่อให้ได้ลักษณะการสูญเสียต่ำที่ยอดเยี่ยมจะต้องอบชิปเหล็กผสมโลหะผสมอสัณฐาน

(5) ในแง่ของประสิทธิภาพไฟฟ้า เพื่อลดปริมาณการตัดของชิปเหล็กแกนเหล็กของผลิตภัณฑ์ทั้งหมดประกอบด้วยสี่เฟรมแกนเหล็กแยกต่างหากในแบบขนานและการม้วนเฟสแต่ละเฟรมจะถูกตั้งค่าบนสองเฟรมที่มีวงจรแม่เหล็กอิสระ นอกเหนือจากฟลักซ์แม่เหล็กพื้นฐานแล้วยังมีฟลักซ์แม่เหล็กฮาร์มอนิกที่สามในแต่ละเฟรม ฟลักซ์แม่เหล็กฮาร์มอนิกที่สามในเฟรมแกนเหล็กสองแผลในการคดเคี้ยวนั้นตรงข้ามกับเฟสและค่าเท่ากับ ดังนั้นผลรวมของเวกเตอร์ฟลักซ์แม่เหล็กฮาร์มอนิกที่สามในแต่ละกลุ่มของขดลวดจึงเป็นศูนย์ หากด้านหลักเชื่อมต่อ D วงจรที่มีกระแสฮาร์มอนิกที่สามจะไม่มีองค์ประกอบแรงดันฮาร์มอนิกที่สามบนรูปคลื่นแรงดันไฟฟ้าเหนี่ยวนำที่ด้านรอง
