คุณใช้เซอร์กิตเบรกเกอร์ที่เหมาะกับการใช้งานของคุณหรือไม่?

สารบัญ

1. เซอร์กิตเบรกเกอร์คืออะไร — มันทำงานอย่างไร เหตุใดจึงสำคัญ สิ่งที่คุณควรรู้

2. สวิตช์โหลดอากาศแตกต่างกันอย่างไรและเหตุใดจึงมีความสำคัญ

3. สวิตช์ตัดโหลดทำงานอย่างไร เหตุใดจึงใช้งาน ความแตกต่างของข้อมูลจำเพาะคืออะไร

4. พารามิเตอร์ผลิตภัณฑ์และข้อมูลจำเพาะสำหรับกลุ่มผลิตภัณฑ์เซอร์กิตเบรกเกอร์ + คำถามที่พบบ่อย

เซอร์กิตเบรกเกอร์คืออะไร — มันทำงานอย่างไร เหตุใดจึงสำคัญ สิ่งที่คุณควรรู้

เซอร์กิตเบรกเกอร์ทำงานอย่างไร?

A เบรกเกอร์เป็นอุปกรณ์สวิตชิ่งระบบเครื่องกลไฟฟ้า (หรืออิเล็กทรอนิกส์) ที่ขัดขวางการไหลของกระแสไฟฟ้าเมื่อตรวจพบความผิดปกติ (เช่น กระแสเกิน โอเวอร์โหลด หรือไฟฟ้าลัดวงจร) ภายในเบรกเกอร์หลายตัวรวมแถบโลหะคู่ (สำหรับการป้องกันโอเวอร์โหลดความร้อน) และแม่เหล็กไฟฟ้า (สำหรับการหยุดชะงักของการลัดวงจรทันที) เมื่อกลไกการเดินทางของเบรกเกอร์เปิดใช้งาน หน้าสัมผัสจะแยกจากกัน ส่วนโค้งที่ก่อตัวจะดับลงโดย ตัวกลางหรือกลไกการอาร์กดับ และการไหลของกระแสหยุด

เหตุใดเบรกเกอร์จึงมีความสำคัญอย่างยิ่ง

• โดยจะช่วยปกป้องสายไฟ อุปกรณ์ และผู้คนโดยการขัดขวางกระแสไฟเกินที่อาจเป็นอันตราย ก่อนที่จะเกิดความเสียหาย ไฟไหม้ หรืออุปกรณ์ขัดข้อง

• เบรกเกอร์สามารถรีเซ็ตและนำกลับมาใช้ใหม่ได้ ซึ่งต่างจากฟิวส์แบบใช้ครั้งเดียว ปรับปรุงการบำรุงรักษาและความน่าเชื่อถือของระบบ

• ในระบบจำหน่ายไฟฟ้าสมัยใหม่ เบรกเกอร์ยังทำหน้าที่เป็นตัวป้องกันแบบเลือก ซึ่งช่วยให้สามารถประสานวงจรหลายวงจรได้ จึงป้องกันการไฟฟ้าดับโดยไม่จำเป็น

คุณลักษณะทางเทคนิคที่สำคัญที่คุณควรประเมินคืออะไร

นี่คือรายการสรุปของพารามิเตอร์ที่สำคัญที่สุด:

สิ่งเหล่านี้สอดคล้องกับคำแนะนำของอุตสาหกรรม ตัวอย่างเช่น ผู้ผลิต Eaton อธิบายห้าส่วนหลักของเบรกเกอร์ (เฟรม กลไกการทำงาน หน้าสัมผัส เครื่องดับเพลิงอาร์ก หน่วยทริป) และอธิบายว่าชิ้นส่วนเหล่านี้กำหนดประสิทธิภาพอย่างไร

คำถามที่พบบ่อยสั้นๆ (คำถามทั่วไป)

ถาม: ฟิวส์และเซอร์กิตเบรกเกอร์ต่างกันอย่างไร?
ตอบ: ฟิวส์เป็นอุปกรณ์ที่ใช้ครั้งเดียวซึ่งจะละลายและต้องเปลี่ยนใหม่หลังจากเกิดเหตุการณ์กระแสไฟเกิน ในขณะที่เซอร์กิตเบรกเกอร์สามารถรีเซ็ตได้หลังจากการสะดุด และมักจะรวมคุณสมบัติการป้องกันเพิ่มเติม เช่น ความผิดปกติของกราวด์หรือการป้องกันข้อผิดพลาดของส่วนโค้ง
ถาม: ทำไมเบรกเกอร์ของฉันถึงสะดุดบ่อย ๆ
ตอบ: การสะดุดบ่อยครั้งบ่งชี้ว่าวงจรมีโอเวอร์โหลด (มีอุปกรณ์ดึงกระแสมากเกินไป) มีการลัดวงจรหรือกราวด์ฟอลต์ หรือเบรกเกอร์อาจชำรุด/ล้าสมัย ขนาดและสายไฟที่เหมาะสมเป็นสิ่งสำคัญ
ถาม: ฉันสามารถเปลี่ยนเบรกเกอร์เป็นยี่ห้อใดก็ได้ได้หรือไม่
ตอบ: ไม่เสมอไป เบรกเกอร์ต้องเป็นไปตามข้อกำหนดเฉพาะที่เข้ากันได้ (แรงดันไฟฟ้า กระแสไฟฟ้า ความสามารถในการตัดกระแสไฟฟ้า) และสอดคล้องกับข้อกำหนดของแผงควบคุมและรหัสไฟฟ้าในท้องถิ่น การใช้แบรนด์ที่เข้ากันไม่ได้หรือข้อมูลจำเพาะที่ไม่ถูกต้องอาจทำให้การรับประกันเป็นโมฆะหรือกระทบต่อความปลอดภัย

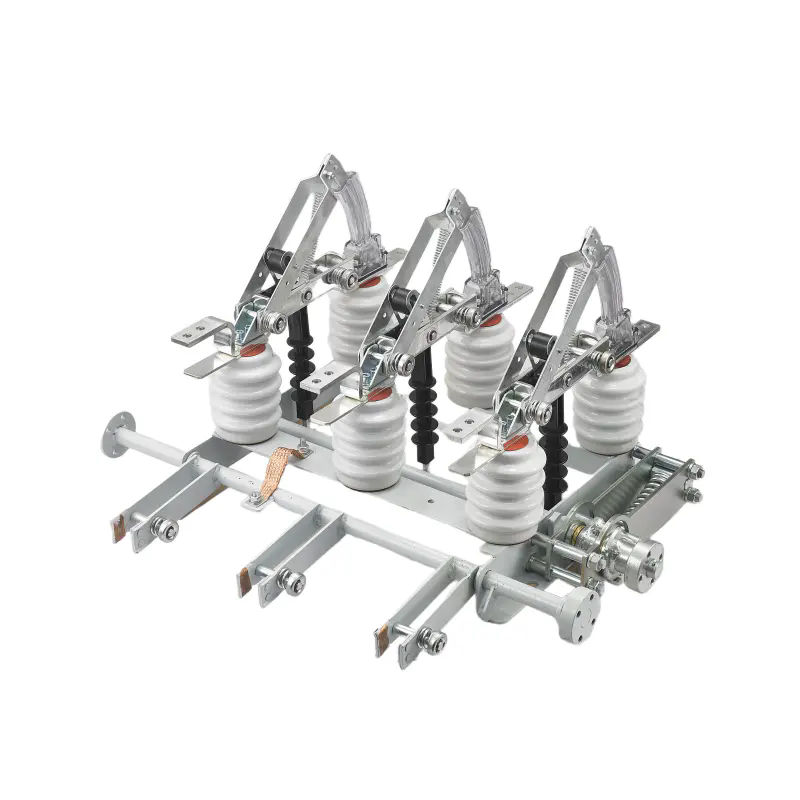

สวิตช์โหลดอากาศแตกต่างกันอย่างไรและเหตุใดจึงมีความสำคัญ

สวิตช์โหลดอากาศทำงานอย่างไร

หนึ่งสวิตช์ตัดการเชื่อมต่อในร่มเป็นสวิตช์เกียร์ประเภทหนึ่งที่ใช้เป็นสื่อในการดับไฟเมื่อสร้างหรือทำลายวงจรภายใต้โหลด มันสามารถสร้างและทำลายกระแสโหลด(แม้ว่าจะไม่จำเป็นต้องมีกระแสฟอลต์สูงก็ตาม) ในวิธีที่ปลอดภัยกว่าตัวแยกมาตรฐาน
เมื่อแยกจากกัน อาจเกิดส่วนโค้งขึ้นในช่องว่างอากาศ และใช้คุณลักษณะการออกแบบพิเศษ (แตรโค้ง การไหลของอากาศ รูปทรงหน้าสัมผัส) เพื่อยืด ระบายความร้อน และดับส่วนโค้ง

เหตุใดสวิตช์ตัดการเชื่อมต่อภายในอาคารจึงมีประโยชน์ในระบบ

• มันช่วยให้การสลับสดของวงจรโหลด (เช่น วงจรที่มีกระแสไฟและกระแสไหลผ่าน) โดยไม่ต้องมีหน้าที่หยุดวงจรฟอลต์เต็มรูปแบบของเบรกเกอร์หนัก จึงเป็นทางเลือกที่มีต้นทุนต่ำกว่าสำหรับการใช้งานบางอย่าง

• มักใช้สำหรับตัวป้อน การแยกหม้อแปลง และแผงจำหน่ายซึ่งอาจไม่จำเป็นต้องมีการป้องกันเบรกเกอร์แบบเต็ม แต่การสลับอย่างปลอดภัยถือเป็นสิ่งสำคัญ

• การออกแบบที่เรียบง่ายมักจะหมายถึงต้นทุนที่ลดลง การบำรุงรักษาที่ลดลง และการติดตั้งที่ง่ายกว่าเมื่อเทียบกับเซอร์กิตเบรกเกอร์ความจุสูง

สิ่งที่คุณควรตรวจสอบเมื่อเลือกอย่างใดอย่างหนึ่ง?

• พิกัดแรงดันและกระแสสำหรับการสลับโหลด

• ไม่ว่าจะเป็นการออกแบบเพื่อการสร้าง/ทำลายการโหลดแบบสด(สวิตช์แบ่งโหลด) แทนที่จะเป็นเพียงการแยกภายใต้กระแสไฟฟ้าเป็นศูนย์

• การออกแบบการดับอาร์ค (อากาศเทียบกับตัวกลางอื่นๆ) และการบำรุงรักษาที่คาดหวัง

• มันเชื่อมต่อกับอุปกรณ์ป้องกันอย่างไร (เช่น อุปกรณ์ขัดจังหวะกระแสไฟฟ้าขัดข้องยังจำเป็นต้องมีดาวน์สตรีมหรือไม่)

สวิตช์ตัดโหลดทำงานอย่างไร เหตุใดจึงใช้งาน ความแตกต่างของข้อมูลจำเพาะคืออะไร

สวิตช์ตัดโหลดทำงานอย่างไร

สวิตช์ตัดโหลด (LBS) ได้รับการออกแบบมาเพื่อสร้างและตัดวงจรภายใต้โหลด (เช่น กระแสไหล) ได้อย่างปลอดภัย และเพื่อแยกวงจรเพื่อการบำรุงรักษา ใช้กลไก (หน้าสัมผัสแบบสปริง ห้องดับอาร์ค ตัวกลางก๊าซ/สุญญากาศ) เพื่อจัดการส่วนโค้งเมื่อเปิดวงจรที่มีกระแสไฟฟ้า
เมื่อเปิดภายใต้ภาระ อุปกรณ์จะต้องควบคุมส่วนโค้งจนกว่ากระแสไฟฟ้าจะลดลงเหลือศูนย์ หรือเปลี่ยนพลังงานส่วนโค้งอย่างปลอดภัย อุปกรณ์ LBS บางตัวถูกสร้างขึ้นเพื่อส่งกระแสไฟฟ้าลัดในช่วงเวลาสั้นๆ จนกว่าฟิวส์หรือเบรกเกอร์จะทำงาน

เหตุใดจึงเลือกสวิตช์ตัดโหลดเทียบกับเบรกเกอร์มาตรฐาน

• สามารถให้การสลับที่คุ้มต้นทุนโดยไม่จำเป็นต้องมีการป้องกันเต็มรูปแบบ (เช่น ในระบบที่เบรกเกอร์อัปสตรีมจัดการการหยุดชะงักของข้อผิดพลาด)

• ช่วยให้สามารถสลับวงจรที่มีกระแสไฟฟ้าได้อย่างปลอดภัย (สำหรับการบำรุงรักษา การถ่ายโอนโหลด) โดยไม่มีการหยุดชะงักของระบบทั้งหมด

• โครงสร้างที่เรียบง่ายสามารถลดพื้นที่ใช้งาน ลดการบำรุงรักษา และเพิ่มความสะดวกในการติดตั้งในการตั้งค่าการกระจายแรงดันไฟฟ้าปานกลางบางอย่าง

• รองรับความยืดหยุ่นของระบบ: การสลับระหว่างตัวป้อน การจัดการการเชื่อมต่อหม้อแปลง และการกำหนดค่าเครือข่ายการกระจายใหม่

อะไรคือความแตกต่างที่สำคัญของข้อกำหนด?

ต่างจากเบรกเกอร์วงจรเต็มรูปแบบสวิตช์ทำลายโหลดอาจมีความสามารถในการทำลายข้อผิดพลาดที่ต่ำกว่าแต่รับน้ำหนักได้ดีและทำ/แตกหักภายใต้น้ำหนักบรรทุก

• พิกัดแรงดันและกระแส (สำหรับการทำงานปกติ)

• โหลดคะแนนสร้าง/ทำลายปัจจุบัน

• ความสามารถในการหยุดชะงักของกระแสอุปนัย/ตัวเก็บประจุขนาดเล็ก

• ไม่ว่าจะเหมาะสำหรับการหยุดชะงักของกระแสไฟลัดหรือเฉพาะการป้องกันดาวน์สตรีมเท่านั้นที่ครอบคลุมกระแสไฟลัด

• ความทนทานทางกล ตัวกลางในการดับเพลิง ความสามารถในการทำงานระยะไกล

นี่คือตารางเปรียบเทียบเพื่อความเข้าใจที่ชัดเจน:

พารามิเตอร์ผลิตภัณฑ์และข้อมูลจำเพาะสำหรับกลุ่มผลิตภัณฑ์เซอร์กิตเบรกเกอร์ + คำถามที่พบบ่อย

ตัวอย่างข้อมูลจำเพาะของผลิตภัณฑ์

ด้านล่างนี้คือตารางข้อมูลจำเพาะโดยละเอียดสำหรับผลิตภัณฑ์เซอร์กิตเบรกเกอร์มาตรฐานของเราภายใต้แบรนด์ซฮฟ- พารามิเตอร์เหล่านี้อาจปรับแต่งได้ตามความต้องการของลูกค้า

คุณสมบัติที่สำคัญของสายผลิตภัณฑ์ของเรา:

• ความสามารถในการทำลายสูง สอดคล้องตามมาตรฐาน IEC/IEEE

• การออกแบบห้องดับเพลิงแบบโค้งที่แข็งแกร่งเพื่ออายุการใช้งานที่ยาวนาน

• หน่วยการเดินทางแบบแยกส่วนช่วยให้สามารถติดตามและประสานงานจากระยะไกลได้

• ตัวบ่งชี้สถานะที่ชัดเจน (ON/OFF/TRIPPED) และที่จับแบบล็อคได้เพื่อความปลอดภัย

• ออกแบบมาเพื่อการรวมเข้ากับระบบสวิตช์เกียร์หรือติดตั้งเพิ่มเติมในแผงที่มีอยู่ได้อย่างง่ายดาย

คำถามและคำตอบทั่วไปเพิ่มเติม

ถาม: ฉันจะตัดสินใจได้อย่างไรระหว่างสวิตช์ตัดโหลดและเบรกเกอร์แบบเต็ม
ตอบ: หากระบบของคุณต้องการการสลับบ่อยครั้งภายใต้โหลด (เช่น ตัวป้อน การแยกหม้อแปลง หรือการกำหนดค่าเครือข่ายใหม่) สวิตช์ตัดโหลด (LBS) อาจเหมาะสม เนื่องจากรองรับการสร้าง/หยุดภายใต้กระแสในรูปแบบที่คุ้มค่า อย่างไรก็ตาม หากแอปพลิเคชันของคุณต้องการรบกวนกระแสไฟฟอลต์สูง และให้การป้องกันเต็มรูปแบบ (การลัดวงจร โอเวอร์โหลด ฟอลต์ส่วนโค้ง ฯลฯ) จำเป็นต้องใช้เซอร์กิตเบรกเกอร์ที่มีระดับการหยุดชะงักฟอลต์แบบเต็ม

ถาม: ฉันสามารถใช้เซอร์กิตเบรกเกอร์จากผู้ผลิตรายหนึ่งกับแผงจากผู้ผลิตรายอื่นได้หรือไม่
ตอบ: ในหลายกรณีอาจมีความพอดีทางกลไกทางกายภาพได้ แต่ต้องตรวจสอบความปลอดภัย การประสานงาน การรับประกัน และรหัส เบรกเกอร์ต้องเป็นไปตามการกำหนดค่าบัสบาร์ของแผง ประเภทตัวเชื่อมต่อ อัตราเฟรม และพิกัดการขัดจังหวะ การใช้แบรนด์ที่ไม่ตรงกันอาจทำให้การรับรองแผงเป็นโมฆะหรือนำไปสู่การป้องกันที่ด้อยประสิทธิภาพ

ถาม: เซอร์กิตเบรกเกอร์ต้องการการบำรุงรักษาตามปกติอะไรบ้าง
ตอบ: แม้ว่าเซอร์กิตเบรกเกอร์ได้รับการออกแบบสำหรับการรีเซ็ตและนำกลับมาใช้ใหม่ แต่การตรวจสอบเป็นระยะก็เป็นสิ่งจำเป็น: ตรวจสอบสัญญาณการสึกหรอ (การสึกกร่อนของหน้าสัมผัส ความร้อนสูงเกิน การเปลี่ยนสี) ทดสอบการทำงานทางกลไกของกลไก ตรวจสอบการตั้งค่าทริปยูนิตและฟังก์ชันการทำงาน ตรวจสอบให้แน่ใจว่าการเชื่อมต่อแน่นหนาและไม่มีการกัดกร่อน การบำรุงรักษาอย่างสม่ำเสมอทำให้มั่นใจได้ถึงความน่าเชื่อถือและยืดอายุการใช้งาน

กล่าวปิดท้าย ณซฮฟเรานำเสนอโซลูชันการป้องกันวงจรครบวงจร ตั้งแต่เซอร์กิตเบรกเกอร์มาตรฐานไปจนถึงสวิตช์ตัดโหลดและตัวเลือกสวิตช์โหลดอากาศ ซึ่งออกแบบมาเพื่อตอบสนองความต้องการที่เปลี่ยนแปลงไปของระบบจำหน่ายที่ทันสมัย ​​โรงงานอุตสาหกรรม และการติดตั้งพลังงานทดแทน ความเชี่ยวชาญของเราช่วยให้คุณมั่นใจได้ว่าคุณจะเลือกอุปกรณ์ที่เหมาะสม: ระดับแรงดันไฟฟ้าที่ถูกต้อง อัตรากระแสไฟ ความสามารถในการทำลาย และกลไกสำหรับการใช้งานของคุณ สำหรับการให้คำปรึกษา โซลูชันที่กำหนดเอง และการเสนอราคา —ติดต่อเราเพื่อให้แน่ใจว่าระบบของคุณได้รับการปกป้องโดยอุปกรณ์ที่เหมาะสมที่สุด
