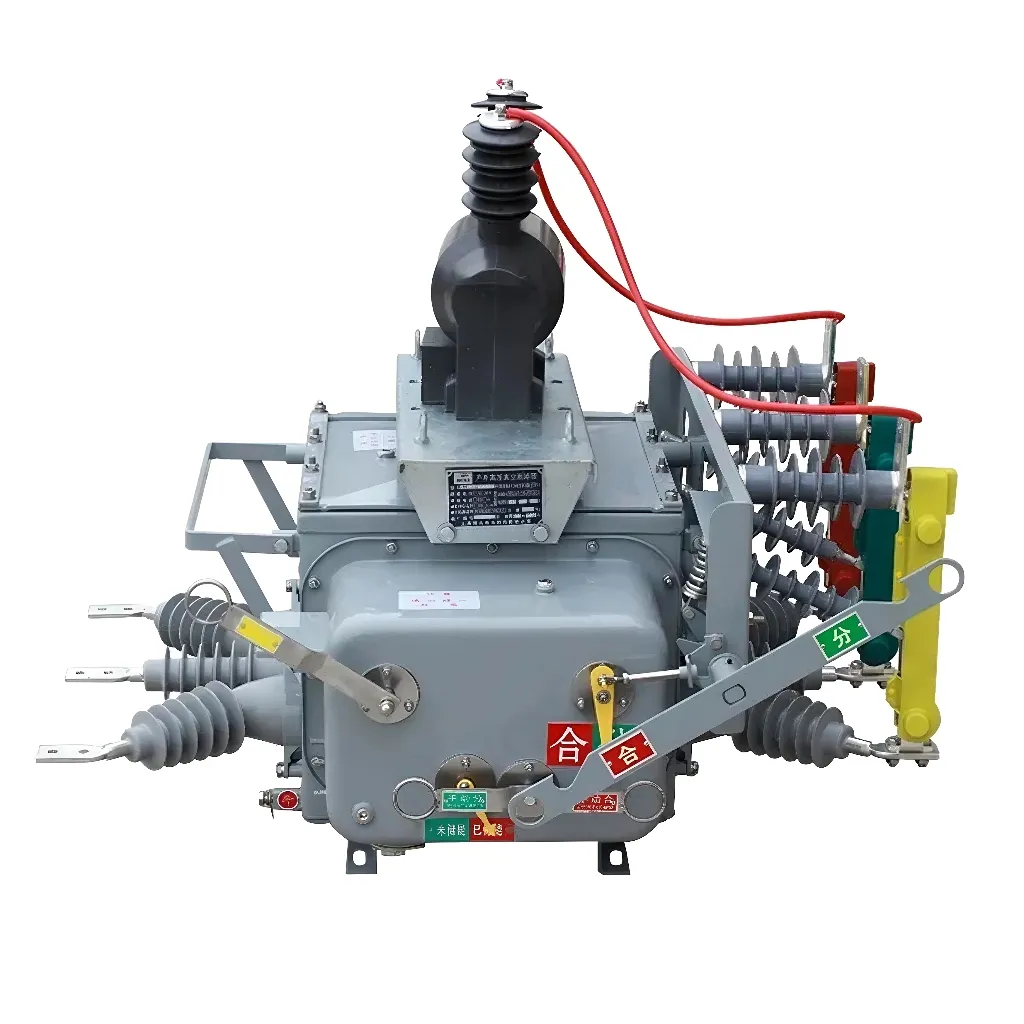

เครื่องดูดฝุ่นเบรกเกอร์ VCB ในสถานีย่อย

ในระหว่างการดำเนินการปิดตัวเบรกเกอร์สูญญากาศที่ทนทาน SyHF VCB ในสถานีย่อยนั้นใช้พลังงานจากพลังงานที่เก็บไว้ในกลไกสปริง กลไกการจัดเก็บพลังงานสามารถขับเคลื่อนด้วยแหล่งจ่ายไฟภายนอกหรือด้วยตนเองโดยที่จับการจัดเก็บพลังงาน หลังจากการจัดเก็บพลังงานเสร็จสมบูรณ์ตัวบ่งชี้การจัดเก็บพลังงานจะแสดง "การจัดเก็บพลังงาน" ในเวลาเดียวกันสวิตช์จัดเก็บพลังงานจะตัดการเชื่อมต่อแหล่งจ่ายไฟมอเตอร์ที่เก็บพลังงานออกจากเบรกเกอร์ในสถานะปิด ในระหว่างการดำเนินการปิดตัวเบรกเกอร์สามารถปิดได้ไม่ว่าปุ่ม "ปิด" จะถูกกดด้วยตนเองหรือขดลวดโซลินอยด์ปิดจะถูกเรียกใช้โดยการทำงานระยะไกล หลังจากการดำเนินการปิดเสร็จสมบูรณ์ตัวบ่งชี้การจัดเก็บพลังงานและสวิตช์ที่เก็บพลังงานจะถูกรีเซ็ตและพลังงานมอเตอร์จะถูกกู้คืน จากนั้นมอเตอร์จะได้รับพลังงานอีกครั้ง ตัวบ่งชี้การปิดแสดง "ปิด" และตำแหน่งสวิตช์สวิตช์เสริม ในการดำเนินการเปิดตัวเบรกเกอร์สามารถเปิดได้โดยการกดปุ่ม "เปิด" ด้วยตนเองหรือโดยการเรียกขดลวดโซลินอยด์ปิดจากระยะไกล หลังจากการดำเนินการเปิดเสร็จแล้วตัวบ่งชี้การเปิดจะแสดง "เปิด" และตำแหน่งของการเปลี่ยนแปลงการเปิดตัวสวิตช์เสริม ในเวลาเดียวกันในระหว่างการดำเนินการเปิดตัวนับจะเพิ่มขึ้นหนึ่งและจำนวนที่สอดคล้องกันสามารถสังเกตได้ผ่านหน้าต่างการสังเกตพาเนล

เบรกเกอร์สูญญากาศคืออะไร?

เบรกเกอร์สูญญากาศมักจะเรียกว่า VCBS ในแง่อาชีพ เบรกเกอร์สูญญากาศเป็นเบรกเกอร์วงจรที่ผิดปกติ ในเบรกเกอร์ประเภทนี้อาร์คจะดับลงโดยตัวกลางสูญญากาศ เบรกเกอร์สูญญากาศใช้กันอย่างแพร่หลายเนื่องจากความแข็งแรงของอิเล็กทริกของพวกเขาดีกว่าสื่ออื่น ๆ อย่างมีนัยสำคัญ เมื่อเทียบกับสื่ออิเล็กทริกอื่น ๆ สูญญากาศเป็นสื่อที่ดีที่สุดสำหรับการดับอาร์ค

เนื่องจากเบรกเกอร์วงจรสูญญากาศถูกนำมาใช้ทั้งเพื่อสลับและป้องกันอุปกรณ์ที่เชื่อมต่อความเร็วในการทำงานของพวกเขาจะต้องรวดเร็วเป็นพิเศษเพื่อให้แน่ใจว่าเบรกเกอร์สามารถเดินทางได้อย่างรวดเร็วในกรณีที่มีความผิดพลาดเพื่อป้องกันไม่ให้เกิดความผิดพลาดในการทำลายอุปกรณ์ ดังนั้นเบรกเกอร์ประเภทนี้จึงจำเป็นต้องใช้ทั้งสายการเข้าถึงกริดและสายการเชื่อมต่อโครงข่าย
